Speaker Design Part 2 : Simulation time

Etape suivante !
En utilisant les résultats des précédentes mesures on va simuler tout ça dans une caisse, et essayer de trouver un point de crossover satisfaisant.

Déjà faut réfléchir au type d'enceinte qu'on veut faire. Ici on fait du full range, on va pas trop se prendre la tête.
Je vais utiliser le logiciel WinISD pour simuler ça, c'est très bien pour du bass reflex, de l'enceinte close, ou du bandpass, et on devrait pas avoir besoin de beaucoup plus.
En se basant sur le paramêtre T&S "Qts" du l'HP de basse, qui ici est de 0,468. De ce que j'en ai lu, en dessous de 0,5 on prefere une enceinte ouverte (Bass reflex par exemple) pour diminuer l'effort demandé au haut-parleur.
On va donc simuler plusieurs caisses pour avoir une réponse satisfaisante.

  • En rouge : Bass reflex de 25 Litres avec un évent accordé à 50Hz
  • En vert : Bass reflex de 20 Litres avec un évent accordé à 55Hz
  • En bleu : Enceinte close (référence)

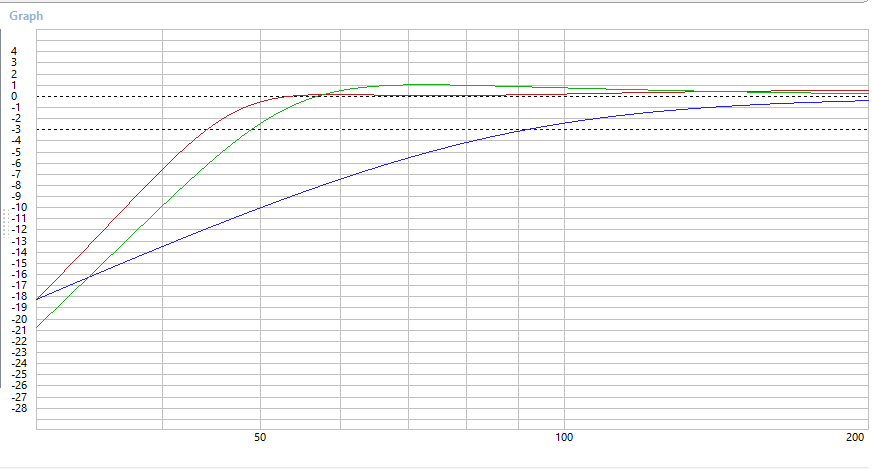

Réponse en fréquences :
Screenshot%202025-06-13%20162803
Réponse en Db, Fréquence en Hz

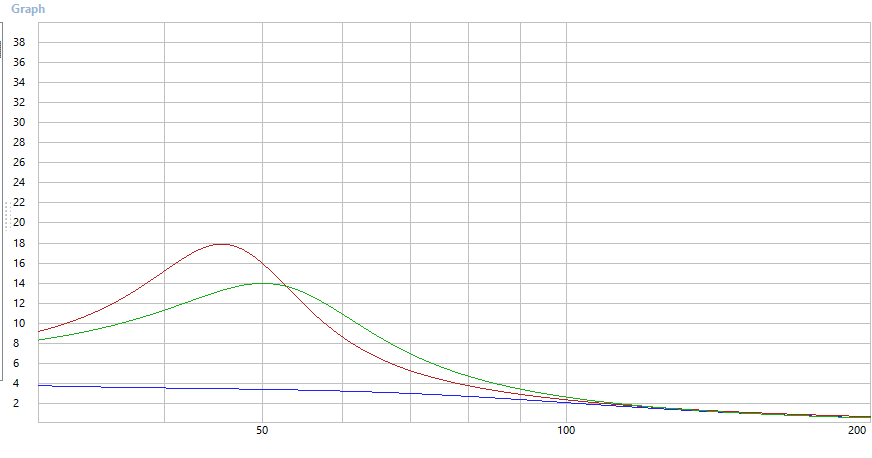

Réponse temporelle (Group delay) :
Screenshot%202025-06-13%20163007
Delay en ms, frequence en Hz

Ici on voit bien que l'enceinte fermée a une très mauvaise réponse, que le bass reflex accordé proche du Fs (59Hz pour cet HP) est très efficace et donne du punch, tandis que baisser un peu la frequence d'accord et augmenter le volume donne de la descente. Tout ca se paye, parce qu'on prends plus de delay si on s'eloigne de la zone de "confort" du haut parleur.
Pas de panique, tant qu'on reste en dessus d'un cycle complet d'onde le ground delay est inaudible.
Un cycle complet a 50Hz c'est 1 / 50 donc 20 ms, on est bien dans le délai acceptable.

C'est un bon point de départ pour la réponse dans les basses.
Mais a quelle fréquence on va couper et passer le relai au médium ?

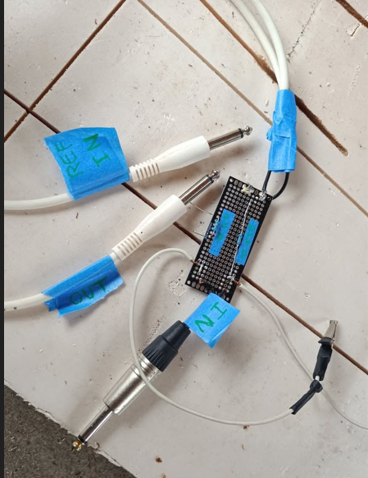

Pour le savoir, j'ai aussi mesuré les caractéristiques T&S du coaxial que j'avais. J'en ai profité pour me faire un outil plus propre pour la mesure d'impédance de REW !
Screenshot%202025-06-13%20170110
Sur le PCB, la résistance de mesure est directement soudée, comme chaque cable, et j'y ai rajouté une resistance seule pour la calibration. Les output + et - de la mesure donnent sur des crocos pour effectuer facilement chaque étape et s'adapter a n'importe quelle connectique.

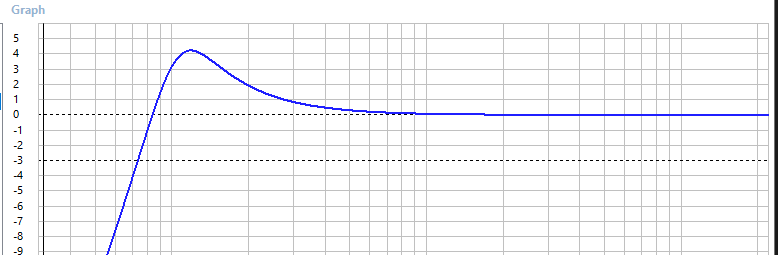

Voila ce que ca donne dans une enceinte close de 5L (paramètres optimaux selon mon logiciel, on va séparer les deux HP dans des espaces distincts pour ne pas qu'il s'influencent) :
Screenshot%202025-06-13%20163455
Clairement ici on veut couper les médium au dessus de 300 Hz. Comme les basses ont de la marge je vais essayer un crossover à 500Hz.

Je vais utiliser un crossover passif de type Linkwitz-Riley (Réponse totale faible et inversion de phase de 180degré, on inversera les cables sur un HP) de 2nd ordre (plus facile a fabriquer et coupure quand même assez raide).

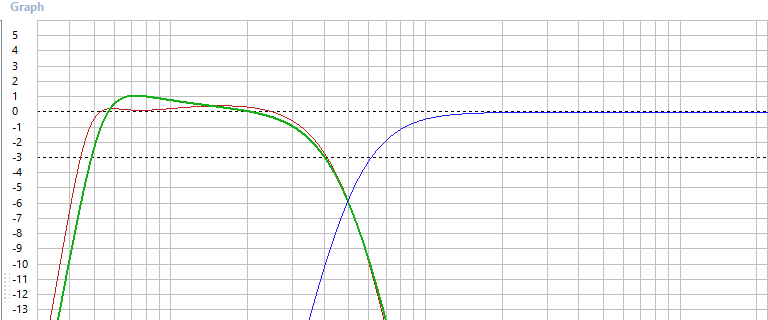

Une fois les filtres renseignés dans le logiciel ça nous donne ça :
Screenshot%202025-06-13%20164708

Et en phase :
Screenshot%202025-06-13%20164838
